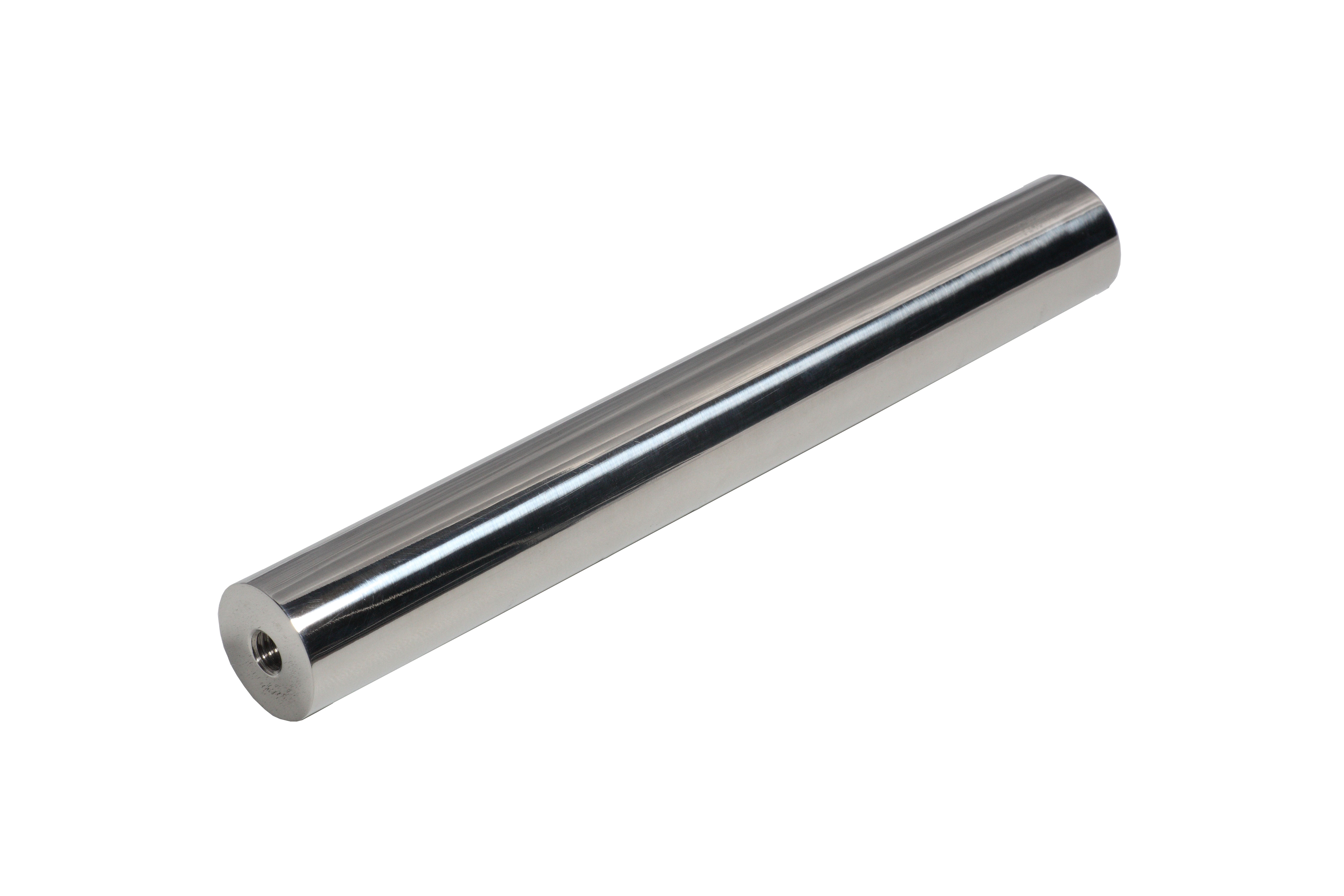

棒磁石（工場用マグネットバー）：12,000ガウス/ステンレス製（SUS304）/直径25mm×長さ270mm

Products code / 102-027
【表面磁力】
高磁力型12,000ガウス（1,200mT）

【材質】
ステンレス／SUS304

【耐熱温度】
100℃

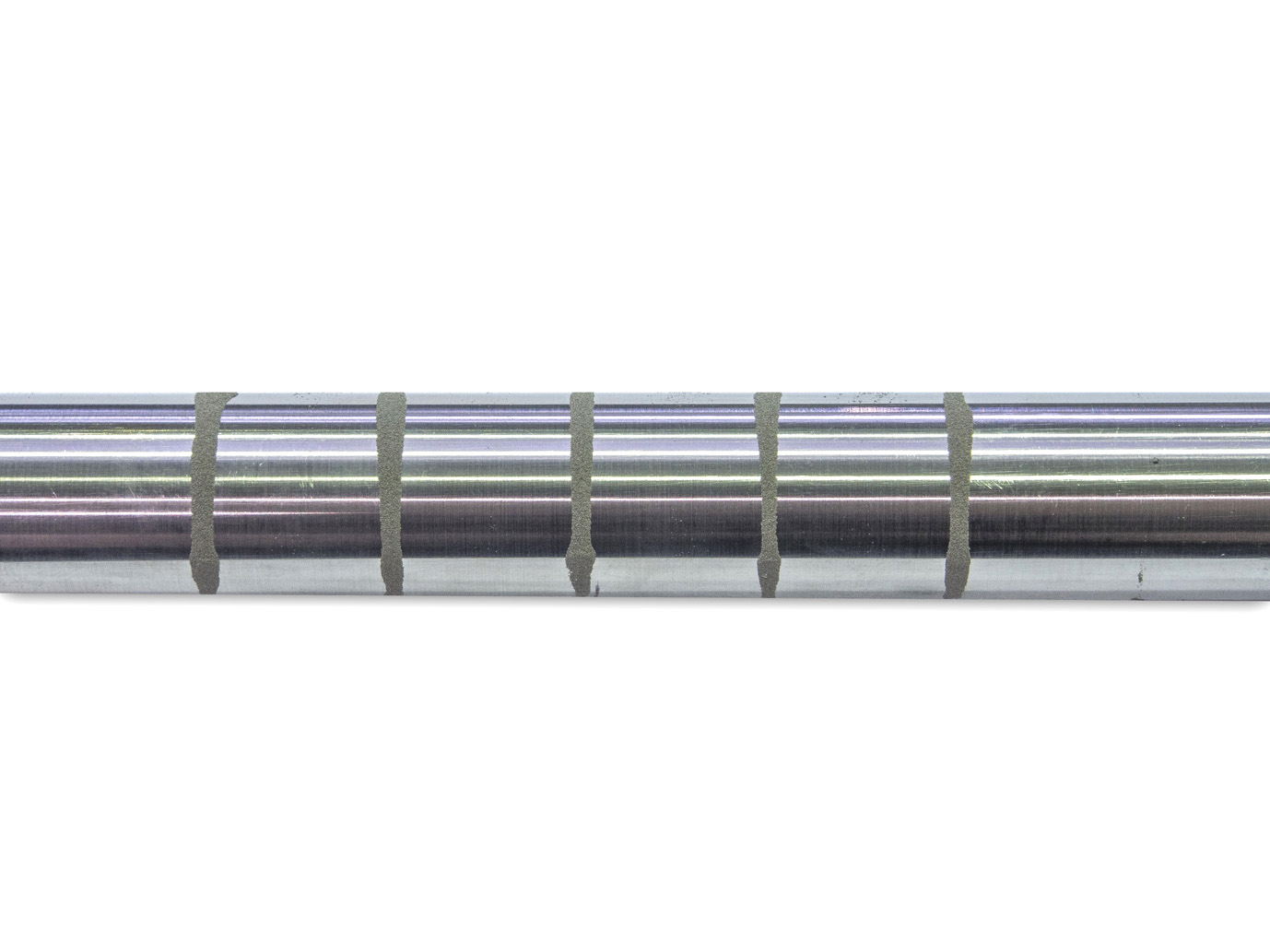

【極ピッチ】
22mm（磁石20mm・ヨーク2mm）

【内蔵磁石】
ネオジウム磁石

【表面仕上げ】
#200仕上げ

【両端加工】
直径6mmのネジ穴（M6タップ加工）

・ネジ穴の深さは12mmです
・ネジ穴は直径8mm（M8タップ）に変更可能です
・ネジ穴（タップ加工）「無し」「片端だけ」のも可能です

変更希望の方は、ご購入時に「備考欄」に希望変更内容を記入してください

【サイズ】
直径：25mm（φ25mm）
長さ：270mm

・長さは1mm単位でのカスタマイズが可能です

長さのカスタマイズ希望の方は、希望サイズに最も近い1つ上のサイズをご注文いただき、備考欄に希望サイズを記載ください。

例）
97mm希望の場合
→100mmの商品を購入いただき、備考欄に「長さ97mmを希望」と記入してください
販売価格
￥27,060（税込）
数量
カートに追加しました。
お買い物を続ける カートへ進む
【返品期限】お客様のご都合による返品・交換はご遠慮下さい。万が一、不良品がご ざいましたら、ただちに交換致します。ただし、商品到着後、8日以内にご連絡をお 願い致します。
【返品送料】不良品や品違いの場合は、弊社負担とさせて頂きます。お客様のご都合 による場合は、申し訳ありませんが、お客様の送料ご負担にて返送して下さい。

様々な製造現場で使用される棒磁石 Magnetbar

棒磁石

特徴

製造ライン中のあらゆる場所に簡単に取り付ける事ができ、磁性異物を除去します。

仕様

  1. ①ステンレスパイプの為、液中でも使用できます。
  2. ②長さは1mm単位で、ご希望の寸法に合わせて製作可能です。
  3. ③HACCP,ISO用として磁力表記付きの検査成績書を付ける事も可能です。
  4. ④タップ加工、オネジ加工、取手付き（TMG型）等の加工もできます。
  5. ⑤イオン窒化、タングステン溶射、テフロン加工などの表面加工もできます。

食品関連

コーヒー
コーヒー
ビール
ビール
砂糖
砂糖
小麦粉
小麦粉

化学品関連

薬品
薬品
ペットボトル
ペットボトル
電池
電池
ガラス
ガラス

棒磁石の加工 Processing

  • 両端面に様々な加工を施すことが可能です。
  • 加工をすることで既設ラインやタンクに取り付けたり、ベースを製作すれば格子型マグネットとしても使用可能です。

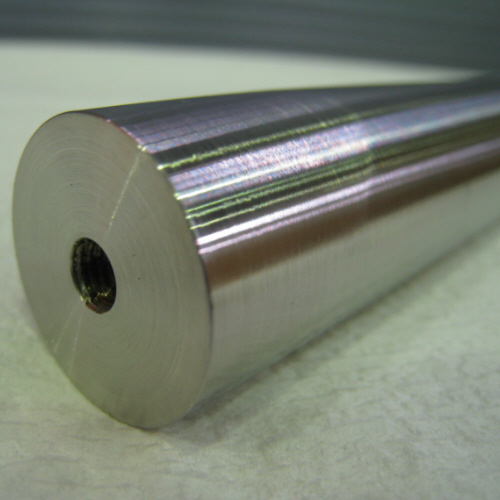

タップ加工
タップ加工
オネジ加工
オネジ加工
アイボルト付
アイボルト付

Quality 国内生産×最高品質の棒磁石

国内生産×最高品質の棒磁石

国内生産×最高品質の棒磁石

最高品質のマグネットバーを低価格・短納期で提供致します。
すべて受注生産で、お客様の希望に合わせたマグネットバーをお届けします。

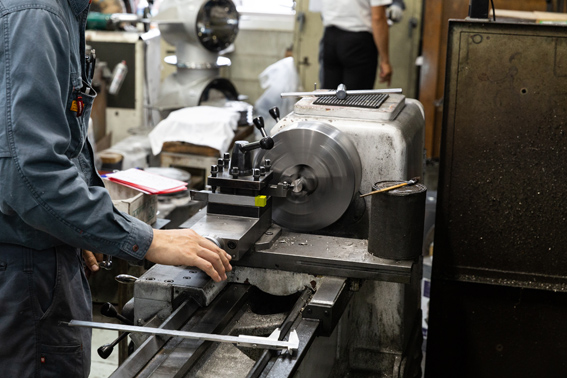

磁石屋のマグネットバーは熟練の技師によって高品質なマグネットバーを１本ずつ手作りですべて日本国内工場で製作しております。

マグネットバー製作の流れ

最高品質のマグネットバーを低価格・短納期で提供致します。
すべて受注生産で、お客様の希望に合わせたマグネットバーをお届けします。
磁石屋のマグネットバーは熟練の技師によって高品質なマグネットバーを１本ずつ手作りですべて日本国内工場で製作しております。

着磁

1. 着磁

高グレード・均一寸法の磁石を使用しており、完成後ステンレスパイプに変形が見当たりません。

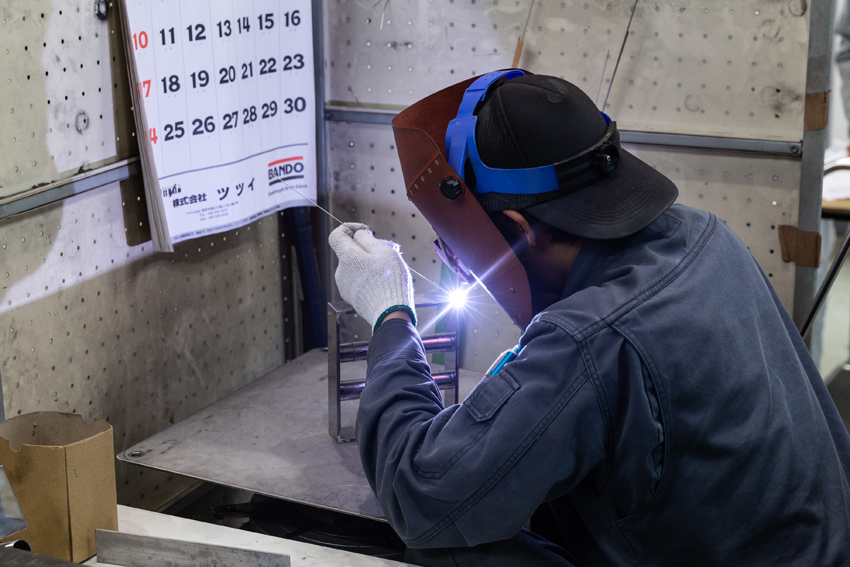

溶接・仕上げ

2. 溶接・仕上げ

溶接部の仕上げは、自信を持っています。磁力を損なわず、表面も美しく仕上げます。

検査

3. 検査

１本ずつ丁寧に、寸法・磁力・外観の検査を行います。規定の磁力以下のものは一切出荷致しません。

梱包

4. 梱包

1本ずつ発砲ウレタンで梱包しており、輸送中の損傷が無いように細心の注意を払っています。

マグネットバーの磁力測定

マグネットバーの磁力測定

弊社の磁力測定は 電子磁気工業株式会社の高性能ガウスメーターGM-4002を使っております。
※測定方法・ガウスメーターの違いにより、お客様の計測値と異なることがあります。

マグネットバーの寸法公差

  • Φ25×100mm～300mm　→　外径　±0.25mm、長さ　±0.5mm
  • Φ25×310mm 以上　 →　外径　±0.25mm、長さ　±1mm

酸化鉄について

酸化鉄には次の3種類があって磁性を感じる磁束密度は次の表の通りです。

記号 結晶構造 磁性の感度 数値（Gauss）
Feo α 不可能 10,000〜20,000G
Fe2o3 β 困難 10,000G
Fe3o4 γ 簡単 500〜1,000G

鉱物の磁性感度の比較表

MATERIAL 鉱物 感度
Iron 鉄 100
Magnetite 磁鉄鉱 40.18
Franklinite フランクリナイト 35.35
Leucite 白榴石 17.50
Silicone シリコン 17.42
Pyrrhotite 磁硫鉄鉱 15.43
Ilmenite チタン鉄鉱 11.67
Biotite 黒雲母 8.90
Garnet ざくろ石 6.68
Wolframite ウォルフラム鉄鉱 5.68
Hematite 赤鉄鉱 4.64
Limonite 鉄鉱 3.21
Chromite クロム鉱 3.12
Pyrolusite 軟マンガン鉱 2.61
Ryodechrosite 菱マンガン鉱 1.93
siderite 菱鉄鉱 1.82
Corundum 鋼玉 1.40
Manganite 水マンガン鉱 1.36
Rutile 金紅石 .93
Platinum プラチナ .76
Dolomite 白雲母 .57
Calamine 異極鉱 .51
Quartz 石英 .40
Cerussite 白鉛鉱 .30
MATERIAL 鉱物 感度
Chlorargyrite 角銀鉱 .28
Argentite 輝銀鉱 .27
Orpiment 雄黄 .24
Pyrite 黄鉄鉱 .23
Sphalerite 閃亜鉛鉱 .23
Molybdenite モリブデン鉱 .23
Apatite 燐灰石 .23
Bornite 斑銅鉱 .22
Willemite ウイルマイト .21
Tetrahedrite 四面銅鉱 .21
Scheelite 灰重石 .15
Talc 滑石 .15
Arsenopyrite 硫砒鉄鉱 .15
Magnesite 菱苦土石 .15
Chalcopyrite 黄銅鉱 .14
Cassiterite 錫石 .13
Gypsum 石膏 .12
Fluorite 蛍石 .11
Zincite 紅亜鉛鉱 .10
Chalcocite 輝銅鉱 .09
Cuprite 赤銅鉱 .08
Orthoclase 正長石 .05
Crolite 氷晶石 .05
Galena 方鉛鉱 .04
